Pompa centralnego smarowania – rodzaje i jak dobrać do maszyny

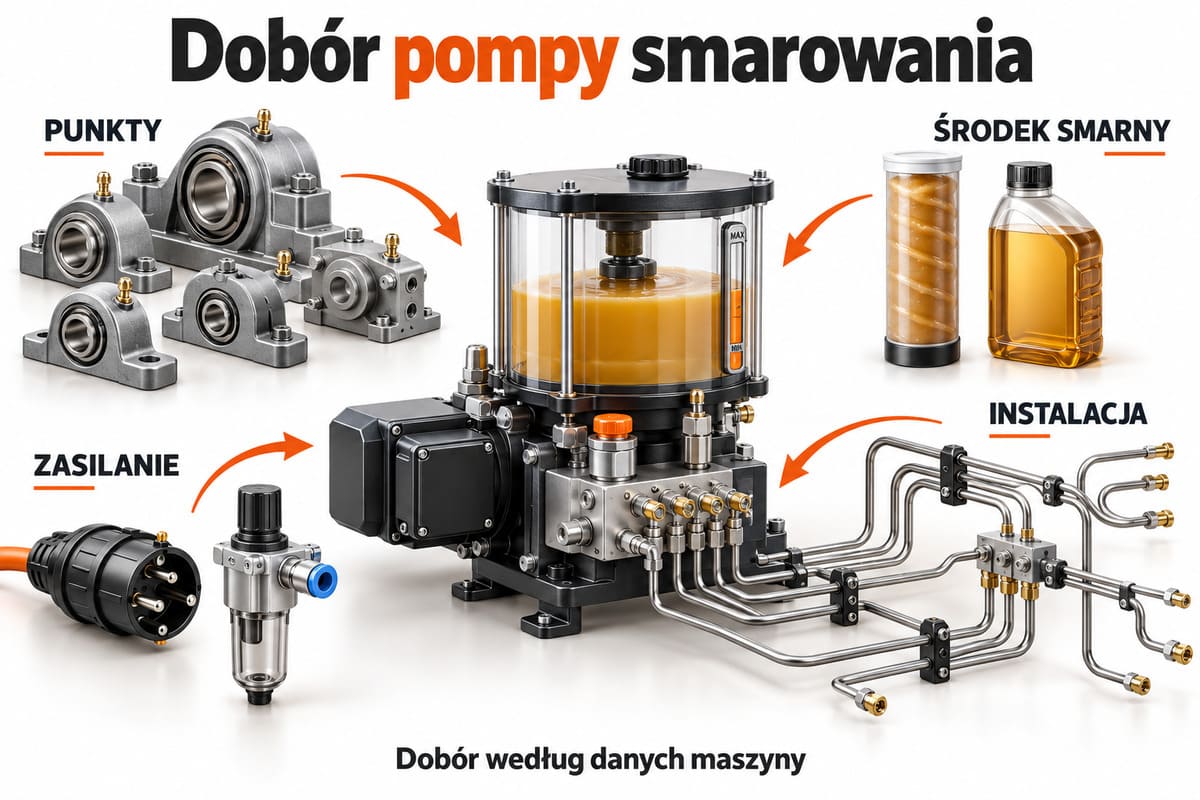

Pompa centralnego smarowania musi odpowiadać architekturze układu, medium, zapotrzebowaniu punktów i dostępnym warunkom zasilania. Dobór wymaga pełnego oznaczenia, danych dozowania, przewodów oraz sterowania. Sama pojemność zbiornika albo wygląd korpusu nie potwierdzają zgodności. Przy awarii trzeba ocenić cały obwód, ponieważ brak podawania nie przesądza o uszkodzeniu samej pompy w maszynie.

Jaką funkcję pełni pompa w instalacji?

Pompa przemieszcza środek ze źródła do obwodu. Elementy dozujące przypisują ilości do odbiorników, a przewody transportują medium dalej. Zależność między tymi elementami jest podstawą doboru. Urządzenie nie może być oceniane w oderwaniu od instalacji, nawet gdy kupowana jest tylko część zamienna.

Wydajność opisuje zdolność podawania w określonych warunkach. Ciśnienie wiąże się z oporami i ograniczeniami obwodu. Nie są to dwie nazwy tej samej właściwości. Mocniejszy napęd lub większa dopuszczalna wartość nie oznaczają automatycznie prawidłowego dozowania każdego punktu. Wprowadzenie przedstawia przewodnik po układach centralnego smarowania.

Jakie rodzaje napędu można spotkać?

Katalogi producentów obejmują między innymi pompy elektryczne, pneumatyczne, hydrauliczne i ręczne. Napęd wybiera się według warunków aplikacji i dostępnego źródła energii. Nie należy traktować tego podziału jako rankingu jakości. Ważne są też sposób sterowania oraz dopuszczenia konkretnego wariantu.

Zastąpienie rodzaju napędu może wymagać zmiany projektu. Dołożenie zasilania, logiki alarmów czy zabezpieczeń stanowi dodatkowy zakres. Porównując oferty, uwzględnij te elementy, zamiast porównywać wyłącznie cenę korpusu pompy. Wymiana komponentu i przebudowa systemu to różne zadania.

Jak sprawdzić zgodność ze środkiem smarnym?

Ustal pełną nazwę medium i jego dokumentację. Dopuszczenie pompy może obejmować określone oleje albo smary w konkretnych warunkach. Sama klasa NLGI nie jest potwierdzeniem pracy z każdym produktem tej klasy. Znaczenie ma formulacja oraz temperatura transportu.

Rozróżnij temperaturę przy pompie od temperatury punktu. Instalacja może startować na zimnie i doprowadzać środek do cieplejszego odbiornika. Oba obszary wymagają zgodności. Nie rozcieńczaj smaru, aby poprawić podawanie, bez procedury wynikającej z dokumentacji. Zmiana medium jest osobnym zagadnieniem technicznym.

Od czego zależą wymagania wydajności i ciśnienia?

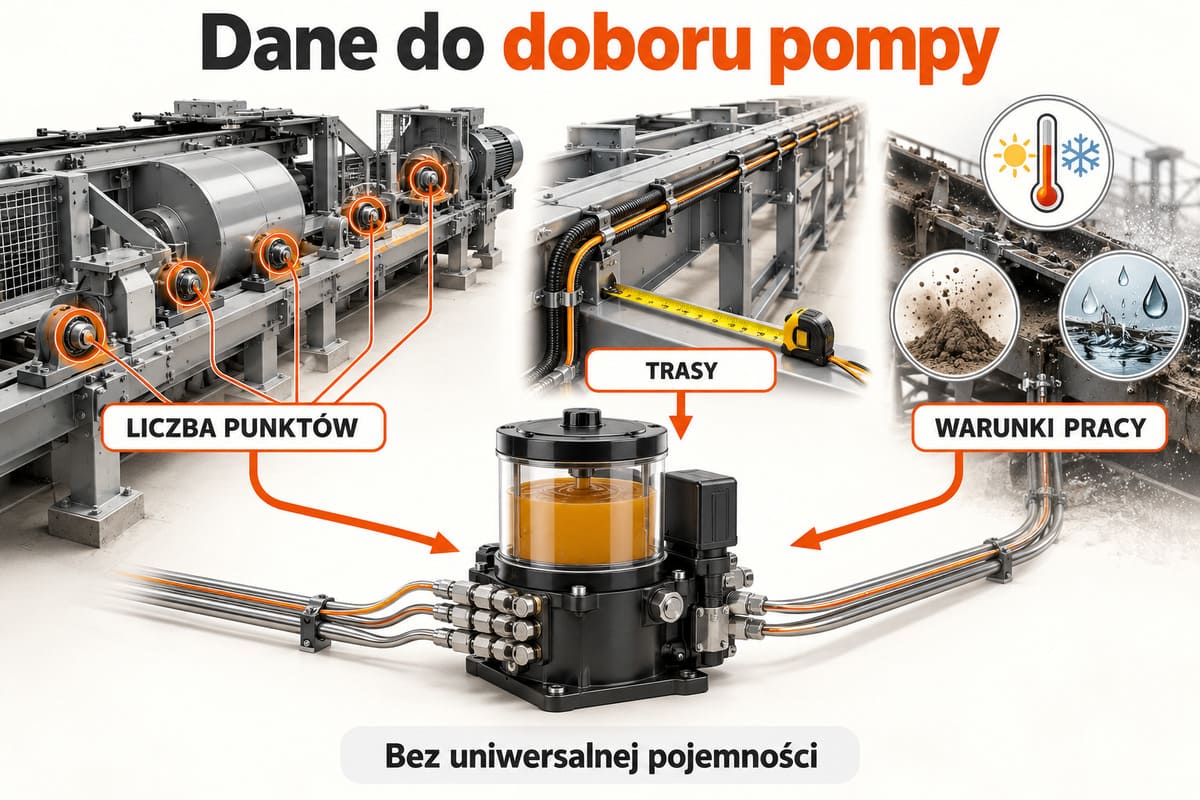

Zapotrzebowanie obwodu wynika z dawek punktów i sposobu dozowania. Projekt uwzględnia także transport medium oraz właściwości instalacji. SKF wskazuje potrzebę określenia liczby punktów, przeciwciśnień, zakresu temperatur i sterowania. Nie wybieraj pompy na podstawie jednej liczby punktów bez tych informacji.

Długość przewodów nie wystarcza do opisania ich wpływu. Potrzebne są trasy, średnice, połączenia i warunki pracy. Parametry pompy muszą odpowiadać dopuszczeniom pozostałych elementów. Podnoszenie ciśnienia ponad wymagania lub ograniczenia nie jest metodą naprawy niedrożności.

Przy kompletowaniu zabezpieczeń można sprawdzić kartę zaworu bezpieczeństwa do pompy SKF KFG. Dobór zaworu wynika z modelu pompy i dopuszczeń obwodu; nazwa produktu nie zastępuje weryfikacji nastawy oraz sposobu podłączenia.

Dlaczego architektura i sterowanie muszą się zgadzać?

Pompa pracuje z określoną logiką zasilania i zakończenia cyklu. Układ może potrzebować odprężenia, zmiany magistrali lub informacji z czujnika. Zgodność mechanicznego mocowania nie potwierdza zgodności funkcjonalnej. Różnice omawia porównanie układów jednoprzewodowych, dwuprzewodowych i progresywnych.

Sprawdź, gdzie znajduje się sterownik i jakie sygnały wykorzystuje. Podobne złącze może przenosić inne sygnały w innym wariancie. Nie traktuj koloru przewodu jako pełnej identyfikacji. Potrzebny jest schemat i oznaczenia. Po zamianie kontrola powinna obejmować również alarmy i zachowanie systemu, nie tylko ruch silnika.

Jak ocenić zbiornik i sposób obsługi?

Wielkość zbiornika powiąż z zapotrzebowaniem oraz planem uzupełniania. Większy zbiornik może zmieniać miejsce montażu i dostęp. Nie określamy uniwersalnej pojemności według klasy maszyny. Ważniejszy jest projekt i możliwość bezpiecznego napełnienia właściwym produktem.

Sprawdź sposób napełniania, czujnik poziomu i wymagania utrzymania czystości. Operator powinien wiedzieć, którym narzędziem napełniać i jak rozpoznawać medium. Przy maszynie w pyle miejsce obsługi powinno być chronione. W zbiorniku pozostają resztki, więc zmiana produktu wymaga oceny procedury przejścia.

Co odczytać z tabliczki i korpusu?

• Producent, pełny model i numer części.
• Oznaczenie wariantu napędu oraz zasilania.
• Wersja sterownika i widoczne złącza.
• Dane elementów pompujących oraz liczba wyjść.
• Zbiornik, sposób montażu i medium.
• Model dozowania współpracującego z pompą.

Zdjęcia powinny pokazywać tabliczkę i cały zespół z połączeniami. Oznaczenia na wymienionym wcześniej elemencie mogą dotyczyć jego wariantu, a nie pierwotnej pompy. Jeśli numer jest nieczytelny, napisz to w zgłoszeniu i dołącz zdjęcia kilku stron. Nie dopisuj brakującej końcówki na podstawie sklepowego zdjęcia.

Jakie objawy nie rozstrzygają o uszkodzeniu pompy?

Brak smaru w punkcie, alarm lub niewielki ubytek medium mogą mieć różne przyczyny. Problem może znajdować się w zasilaniu, zbiorniku, medium, dozowaniu albo przewodzie końcowym. Sama obserwacja silnika nie ocenia wydania środka w całym obwodzie.

Zapisz okoliczności i ostatnie prace. Nie odkręcaj połączeń pod ciśnieniem ani nie uruchamiaj prób w niebezpiecznej strefie. Diagnostyka ingerująca w instalację należy do przygotowanej obsługi. Do zgłoszenia dołącz komunikat sterownika przed jego skasowaniem. W razie braku danych lepiej wskazać objaw niż zamawiać pompę jako domniemaną przyczynę.

Co potwierdzić przed zamówieniem?

Ustal, czy dostawa dotyczy kompletnej pompy, elementu pompującego czy innej części. Potwierdź zakres wyposażenia, zgodność i dokumentację. Po dostawie porównaj oznaczenie ze specyfikacją zamówienia. Podobna nazwa handlowa może nie obejmować właściwego sterownika lub zbiornika.

Jak odróżnić kompletną pompę od elementu pompującego?

W zapytaniu handlowym słowo „pompa” może oznaczać cały zespół albo część odpowiedzialną za podawanie. Zakres trzeba wyjaśnić przed zamówieniem. Komplet może obejmować zbiornik, napęd i sterowanie, ale wyposażenie zależy od wariantu. Element pompujący nie zastępuje automatycznie tych podzespołów. Zdjęcie oraz numer części powinny wskazywać, jaki obiekt ma zostać dostarczony.

W istniejącym urządzeniu odczytaj oznaczenia z właściwego elementu. Numer zbiornika lub sterownika nie zawsze jest numerem całego zespołu. Jeśli tabliczki są różne, przekaż je razem z opisem położenia. Nie wybieraj numeru tylko dlatego, że jest najlepiej widoczny. Dostawca powinien móc ustalić relację między oznaczeniami i konfiguracją.

Przy porównaniu ofert zapisz zakres dostawy w osobnej kolumnie. Cena części bez sterownika lub wyposażenia nie odpowiada cenie pełnego zespołu gotowego do integracji. Nawet przy zgodnym modelu trzeba potwierdzić elementy dodatkowe, sposób mocowania i dokumentację. Takie rozróżnienie pomaga uniknąć sytuacji, w której dostarczony komponent jest poprawny, lecz nie zamyka uzgodnionego zadania.

Porównanie zakresu dostawy ułatwiają karty kompletnej pompy BEKA-MAX EP-1, elementu pompującego BEKA-MAX PE120 oraz elementu SKF/VOGEL KFG1.U1. To odrębne pozycje katalogowe. Numer części i wariant pompy powinny zostać uzgodnione przed zamówieniem.

Jak opisać obwód, który ma zasilać pompa?

Podaj architekturę i schemat rozdziału. Liczba odbiorników jest jednym z danych, lecz nie zastępuje ich dawek oraz warunków. Jeżeli istnieje kilka stopni rozdziału, pokaż zależności. Informacja o samym najbliższym rozdzielaczu może nie ujawniać dalszej części instalacji. Potrzebne są także medium i warunki transportu w całym obwodzie.

Dla nowego projektu zestawienie punktów powinno rozdzielać wymaganie odbiornika od parametrów elementu dozującego. Dawkę ustala się na podstawie węzła i dokumentacji, a konfigurację dobiera do tej potrzeby. Nie należy zaczynać od dostępnej pompy i dopasowywać do niej wszystkie ilości. Dla wymiany ważne jest natomiast sprawdzenie, czy istniejący projekt i stan instalacji są aktualne.

Jeśli dodano punkty albo wydłużono trasy, zaznacz to przed zamówieniem. Zgodny zamiennik pompy nie potwierdza poprawności zmienionego obwodu. Może być potrzebna ocena projektu, sterowania i nadzoru. W takim przypadku zakres nie jest już prostą wymianą według numeru. Dostawca powinien wiedzieć o zmianach, które mogą wpływać na wymagania funkcjonalne.

Dlaczego wydajność katalogowa potrzebuje warunków odniesienia?

Parametr opisuje określony wariant i warunki podawania. W dokumentacji trzeba sprawdzić, jak producent definiuje wydatek i do czego odnosi jednostkę. Nie porównuj liczb dla różnych napędów albo sposobów zliczania bez wyjaśnienia. Suma zapotrzebowania punktów musi być rozpatrywana razem z cyklem i współpracującym dozowaniem.

Ciśnienie również nie stanowi samodzielnej miary jakości. Pompa powinna zasilać obwód zgodnie z jego wymaganiami i dopuszczeniami. Wartość większa od potrzeb nie rozwiązuje niewłaściwego doboru przewodu czy blokady. Podnoszenie nastawy bez znajomości ograniczeń może stworzyć dodatkowy problem. Diagnostyka powinna rozpoznawać przyczynę oporu, zamiast traktować parametr jako sposób wymuszenia pracy.

Jeżeli danych nie da się porównać bezpośrednio, poproś o wskazanie równoważnych warunków. Odpowiedź techniczna powinna odnosić się do medium, napędu i obwodu. Opis „większa moc” nie wyjaśnia dawki ani zakończenia cyklu. Zakres oceny musi obejmować funkcję urządzenia w instalacji, nie tylko cechę silnika na etykiecie.

Jak sprawdzić sterowanie przed wymianą?

Ustal, czy logika znajduje się w pompie, osobnym sterowniku czy systemie maszyny. Zapisz wersję oraz wykorzystywane sygnały. Jeśli urządzenie ma czujnik cyklu, poziomu lub innego stanu, trzeba potwierdzić sposób połączenia. Podobna obudowa złącza nie dowodzi zgodnego przypisania ani rodzaju sygnału. Potrzebny jest schemat wariantu.

Przy wymianie ustal, czy dotychczasowe nastawy mają zostać zachowane i na jakiej podstawie. Sam przepisany czas pracy nie musi odtwarzać identycznej ilości przy innym elemencie pompującym. Jeśli zmienia się logika cyklu lub wydatek, należy ponownie ocenić dozowanie. Dokument odbioru powinien wyjaśniać, które dane pozostają, a które zostały ustalone dla nowego wariantu.

Próba sterowania powinna obejmować uzgodnione warunki pracy i alarmów według instrukcji. Ruch silnika potwierdza tylko jeden aspekt. Jeżeli urządzenie nie otrzymuje właściwego sygnału z maszyny, może pracować inaczej niż projekt. Dlatego wymiana zespołu wymaga sprawdzenia współpracy, a nie wyłącznie zasilenia go na stanowisku.

Jak rozpoznać ograniczenia miejsca montażu?

Przekaż wymiary dostępnej przestrzeni, sposób mocowania i zdjęcia otoczenia. Większy zbiornik może nie mieścić się w istniejącej osłonie albo utrudniać serwis. Dostęp do napełniania, oględzin i wymiany części powinien być oceniany osobno. Element dostępny w czasie montażu może stać się trudno dostępny po zamknięciu maszyny.

Ustal narażenie na temperaturę, drgania, mycie i uszkodzenia. Parametry obudowy konkretnego wariantu należy porównać z tym opisem. Nie dobieraj ochrony według samego zastosowania branżowego. Pompa na maszynie mobilnej może stać w osłoniętym miejscu lub w strefie intensywnego zabrudzenia; te sytuacje wymagają odmiennych danych.

Trasa wyjść powinna również pozwalać wykonać połączenia zgodnie z dokumentacją komponentów. Improwizowane adaptery mogą utrudnić późniejszą kontrolę i zamawianie. Jeśli zmiana modelu wymaga nowej trasy lub mocowania, zapisz ją w zakresie. Nie traktuj takiej ingerencji jako niewidocznego dodatku do prostego zamiennika.

Jak uporządkować zgłoszenie „pompa nie podaje”?

Zapisz, co faktycznie zaobserwowano: brak ubytku w zbiorniku, brak środka przy odbiorniku, alarm czy brak ruchu napędu. To różne objawy. Dodaj warunki wystąpienia i ostatnie czynności. Nie zamieniaj ich od razu w rozpoznanie uszkodzenia. Serwis potrzebuje informacji umożliwiającej ocenę zasilania, medium i pozostałej części obwodu.

Przed diagnostyką zachowaj oznaczenia i komunikaty. Jeśli wcześniej zmieniono produkt, przewód lub nastawę, uwzględnij tę historię. Nie wykonuj prób przez rozłączanie instalacji pod ciśnieniem. Sposób pomiarów i zabezpieczenia wynika z instrukcji oraz przygotowania obsługi. Ogólny poradnik pomaga określić dane, ale nie zastępuje procedury testowej konkretnego zespołu.

Po naprawie zapisz przyczynę oraz zakres sprawdzenia. Jeśli wymieniono pompę, kontrola powinna odnosić się do zasilanego obwodu i uzgodnionych funkcji sterowania. Jeżeli usterka powraca, historia pozwoli ocenić, czy usunięto przyczynę, czy tylko jeden objaw. Takie podejście wspiera właściwy zakup części i ogranicza powtarzanie wymian bez rozpoznania instalacji.

Jak sprawdzić kompletność identyfikacji przed wysłaniem zapytania?

Porównaj numer pompy z numerami zbiornika, sterownika i elementu pompującego. Jeśli różnią się, podpisz zdjęcia funkcją każdego elementu. Dostawca powinien wiedzieć, którego obiektu dotyczy zamówienie. Nie wybieraj najczytelniejszego numeru jako numeru kompletnego zespołu bez potwierdzenia. To może prowadzić do poprawnej identyfikacji niewłaściwej części.

Dodaj model dozowania i schemat obwodu. Przy zgodnym zamienniku potwierdzenie powinno obejmować funkcję, medium i sterowanie. Przy przebudowie zakres rozszerza się o projekt oraz odbiór. Jawne wskazanie celu pomaga rozdzielić dostawę części od rozwiązania problemu instalacji, którego nie można ocenić wyłącznie na podstawie tabliczki.

Gdzie przechowywać aktualny wariant?

Powiąż oznaczenie pompy ze schematem maszyny i datą zmiany.

Źródła techniczne

• SKF, Progressive automatic lubrication systems, katalog 2025, s. 5-7 – Zasada sekwencyjnego dozowania, blokada obwodu, dane projektu i zastosowania. Nie przenosimy parametrów modeli na wszystkie systemy.

Opracowanie: Centrum Smarowania. Materiał wyjaśnia kryteria doboru i przygotowanie danych do konsultacji technicznej. Źródła sprawdzono 6 października 2026 r.
